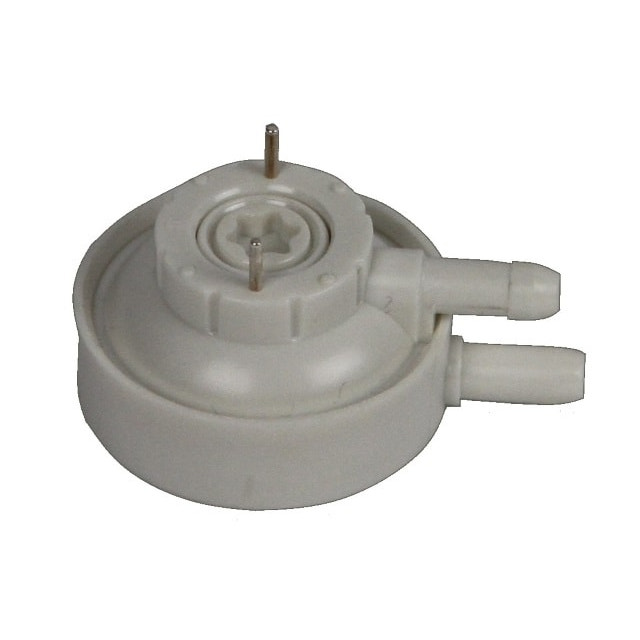

PSW-A6
Ab
5,14 €*
Drehung des oberen Anschlusses:
unverändert / in Linie mit unterem Anschluss
|
Kontaktmaterial:
Silber
|
Schalterart:
Öffner
|
Voreingestellter Druck:
6 mbar
Als Druckschalter, Vakuumdruckschalter oder Differenzdruckschalter einsetzbar
Schaltpunkt: Druck: 5 - 800 mbar Vakuum: 10 - 800 mbar
Elektrische Bauweise: Öffner, Schließer
Oberer Anschluss kann verdreht geliefert werden
Dieser Druckschalter wird üblicherweise als Differenzdruckschalter verwendet, kann aber auch als Druck- oder Vakuumdruckschalter eingesetzt werden.Der Schalter ist für den Einsatz auf Leiterplatten optimiert. Daher sind als elektrische Anschlüsse zwei 1,0mm Pins vorhanden. Außerdem ist die obere Hälfte des Druckschalters verdreht lieferbar, das heisst die beiden Anschlüsse an das Drucksystem können in verschiedene Richtungen zeigen. Die geringe Toleranz von ±5% (Schließer) über einen weiten Bereich und geringe Hysterese zeichnen ebenfalls dieses Modell aus. Der Druckschaltpunkt ist vom Benutzer über die Stellschraube änderbar. Der Schalter ist als Öffner oder Schließer, die Kontakte mit Gold- oder Silberbeschichtung, lieferbar. Der komplette Druckbereich kann nicht von einem einzelnen Modell abgedeckt werden, für verschiedene Bereiche werden unterschiedliche Federn verbaut. Achtung: Das Modell besitzt aufgrund der kleinen Baugröße nur geringe Federwege. Bitte fragen Sie im Zweifelsfall nach, ob ein bestimmter Druck mit einem bestimmten Modell eingestellt werden kann.

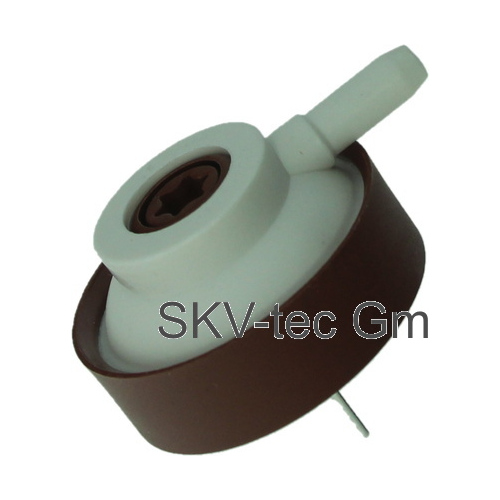

PSW-A6V
Ab
5,14 €*
Drehung des oberen Anschlusses:
unverändert / in Linie mit unterem Anschluss
|
Kontaktmaterial:
Silber
|
Schalterart:
Öffner
|
Voreingestellter Druck:
180 mbar
Als Vakuumdruckschalter einsetzbar
Schaltpunkt: Vakuum: 10 - 800 mbar
Elektrische Bauweise: Öffner
Diese Variante des bekannten PSW-A6 ist als reiner Vakuumschalter ausgeführt. Es ist nur ein Luftanschluss, für die Vakuumseite verfügbar. Elektrisch ist dieser Druckschalter die umgekehrte Variante des PSW-A6. Da die Kontakte auf der anderen Seite sind, ist dieser Schalter nur als Öffner verfügbar. Der Schalter ist für den Einsatz auf Leiterplatten optimiert. Daher sind als elektrische Anschlüsse zwei 1,0mm Pins vorhanden. Die geringe Toleranz von ±5% über einen weiten Bereich und geringe Hysterese zeichnen ebenfalls dieses Modell aus. Der Druckschaltpunkt ist vom Benutzer über die Stellschraube änderbar. Die gegenseitige Position der Schraube im Verhältnis zu den Pins erleichtert den Anbau auf die Leiterplatte. Der Schalter ist als Öffner, die Kontakte mit Gold- oder Silberbeschichtung, lieferbar. Der komplette Druckbereich kann nicht von einem einzelnen Modell abgedeckt werden, für verschiedene Bereiche werden unterschiedliche Federn verbaut. Achtung: Das Modell besitzt aufgrund der kleinen Baugröße nur geringe Federwege. Bitte fragen Sie im Zweifelsfall nach, ob ein bestimmter Druck mit einem bestimmten Modell eingestellt werden kann.Ein gewünschter Schaltpunkt ist erst ab einer Bestellmenge von 50 Stück möglich.
PSW-A7
Ab
5,65 €*
Voreingestellter Druck:
10 mbar
Für Luft und andere ungefährliche Gase
Lieferbar als Druckschalter
Schaltpunkte auf Lager: Druck: 2 oder 10 mbar
Ausführung als Schließer
Dieser Druckschalter ist für den Einsatz als Druckschalter ausgelegt. Als Medium sind Luft und ungefährliche Gase zugelassen. Die kleine Bauform ist für die Verwendung auf Leiterplatten ausgelegt. Der obere Druckanschluss ist nicht verbunden, stattdessen besitzt dieser Schalter 6,3mm Flachstecker als Anschlüsse. Der Schalter wird als Schließer geliefert. Dieser Druckschalter ermöglicht sehr niedrige Schaltpunkte, die ab Werk eingestellt werden.
PSW-A8-P3
Ab
10,25 €*
Differenzdruckschalter mit drei Anschlüssen, zwei Anschlüsse sind durchgängig zur direkten Einbindung
Mögliche Schaltpunkte: Druck: 3 mbar
Elektrische Bauweise: Schließer
Für Luft und andere ungefährliche Gase
Dieser Druckschalter besitzt drei Druckanschlüsse. Die beiden in einer Ebene sind miteinander verbunden und ermöglichen das Durchleiten eines Gasstromes durch den Druckschalter, und so eine mögliche Bauteilersparnis. Der Schalter eignet sich daher für Luft und ungefährliche Gase. Der dritte Anschluss bietet die Möglichkeit für Differenzmessungen. Die Druckschaltpunkte werden im Werk eingestellt, es sind auch sehr niedrige Drücke möglich. Die kleine Bauform eignet sich besonders für Einsätze auf Leiterplatten, die elektrische Verbindung wird durch zwei Pins hergestellt. Der Schalter ist als Schließer ausgeführt. Ein positiver Druck ist als Druck von der Seite mit zwei Anschlüssen zur Seite mit einem Anschluss definiert.
PSW-A9
Ab
11,84 €*
Mediumanschluss:
4 mm Außendurchmesser
|
Schalterart:
Öffner
|
Voreingestellter Druck:
1000 mbar
Für Luft und andere ungefährliche Gase
Schaltpunkt: Druck: 1000 mbar (nicht im gesamten Druckbereich laut Datenblatt mit einer Feder einstellbar)
Elektrische Ausführung: Öffner oder Schließer
Dieser Schalter ist als Druck- oder Vakuumdruckschalter für Luft und andere ungefährliche Gase verfügbar. Der Schalter zeichnet sich durch eine hohe Robustheit und geringe Hysterese aus, weshalb er üblicherweise als Steuerelement in Drucksystemen eingesetzt wird. Durch die kompakte Bauform und die relativ hohe zulässige Stromstärke lässt sich der Schalter leicht integrieren. Der Schalter ist mit einer Reihe von Anschlüssen für Drucksysteme lieferbar. Der Schalter ist als Öffner oder Schließer lieferbar. Der Schaltet besitzt eine große Gewindelänge für die Einstellschraube und kann dadurch auf einen weiten Bereich justiert werden. Ab Lager sind zwei verschiedene Medienanschlüsse verfügbar, auf der Vakuumseite findet sich stets ein 4mm Schlauchanschluss exzentrisch neben der Einstellschraube.
PSW-M5
Ab
14,94 €*
Druckbereich (voreingesteller Druck):
0,2 - 0,6 bar (0,3 bar)
Für Luft, Druckluft, Pneumatik, ungiftige Gase, Wasser, Motor- und Hydrauliköle
Schaltpunkt voreingestellt auf den genannten Wert, innerhalb des Bereichs auch nachträglich einstellbar:
Elektrische Ausführung: 1 Stück separater Wechselschalter - 16 A / 250 VAC
Dieser Druckschalter ist für Messungen mit höheren Schaltströmen ausgelegt, außerdem ist der Schalter für einen weiten Temperaturbereich (bis 120 °C) ausgelegt. Übliche Anwendungsfälle sind daher Wasserpumpensysteme oder Baumaschinen bzw. Maschinenbau. Im Gehäuse befindet sich eine Stellschraube, mit der der Schaltpunkt im gelieferten Druckbereich angepasst werden kann.
PSW-A3
Ab
15,44 €*
Druckbereich:
0,2 - 2 mbar
Einfach einstellbarer Druck- und Differenzdruckschalter durch Drehregler.
Elektrische Ausführung als Wechselschalter
Für Luft und andere, nicht brennbare, nicht aggressive Gase
Lieferumfang: inkl. 2 Stück Messlanze aus Kunststoff
Durch Vielzahl an Varianten 0,2 mbar - 50 mbar als Druckschalter
Modell
Druckbereich
Differenzdruck
PSW-A3-02
0,2 ~ 2 mbar
0,1 mbar
PSW-A3-03
0,3 ~ 3 mbar
0,1 mbar
PSW-A3-04
0,4 ~ 4 mbar
0,2 mbar
PSW-A3-05
0,5 ~ 5 mbar
0,2 mbar
PSW-A3-10
2 ~ 10 mbar
1 mbar
PSW-A3-25
5 ~ 25 mbar
1,5 mbar
PSW-A3-50
10 ~ 50 mbar
2,5 mbar
Dieser Druckschalter ist mit einem Drehregler zur einfachen Einstellung des Schaltpunktes ausgestattet. Dieser Drehregler ist im Betriebszustand unter der durchsichtigen Plastikabdeckung des Druckschalters geschützt und der eingestellte Schaltpunkt kann weiterhin abgelesen werden. Dadurch lässt sich insbesondere bei mehrfacher Verwendung in identischen Anlagen eine Arbeits- und Zeitersparnis erreichen. Die mitgelieferte Plastikabdeckung des Druckschalters bietet die Schutzart IP54. Üblicherweise wird der Schalter zur Überwachung des Luftstromes in Lüftungsanlagen und Wärmetauschern eingesetzt. Das Gerät wird als Wechselschalter geliefert. Außerdem bietet das Gerät die Möglichkeit Differenzdruck zu messen. Die Montage des Geräts wird durch die Bohrlöcher in den Füßen ermöglicht.
PSW-M11
Ab
18,03 €*
Schalterart:
Öffner
|
Voreingestellter Druck:
500 mbar
Druckschalter für Luft
Innerhalb des gelieferten Intervals einstellbar:
beispielweise: 3 bar voreingestellt (von 1 - 10 bar einstellbar)0,5 bar voreingestellt (von 0,2 - 1 bar einstellbar)
Elektrische Ausführung als Schließer oder als Öffner
Wird mit Gummikappe ausgeliefert
Dieser Druckschalter ist durch seine geschützte und robuste Bauweise, sowie durch die mitgelieferte Gummikappe, für den Einsatz unter erschwerten Bedingungen vorgesehen. Der Druckschaltpunkt kann vom Benutzer innerhalb des gelieferten Einstellbereichs (0,2 – 1 bar oder 1 – 10 bar) mit einer Stellschraube geändert werden. Als Medium ist Luft zulässig. Ziel war es diese häufig gefragten Anwendungen kostengünstiger abzudecken. Dieser Schalter ist als Schließer oder Öffner verfügbar.
PSW-M13
Ab
18,03 €*
Druck_mit_Hysterese:
ON 9 bar OFF 6 bar
Patronendruckschalter für Luft, Druckluft, Pneumatik, Motoröle, Getriebeöle, andere Kohlenwasserstoffe, Kältemittel
Schaltpunkt (ab Lager): 9 bar ON und 6 bar OFF. Das bedeutet, der Druckschalter schließt bei 9 bar und öffnet bei fallendem Druck bei 6 bar wieder.
Elektrische Ausführung als Schließer
Dieser Druckschalter für hohe Drücke ist auf den Einsatz in Automobilen oder anderen schweren Maschinen ausgelegt. Es können die Drücke in verschiedenen Gasen und Flüssigkeiten überwacht und hohe Ströme geschalten werden. Der Schalter erträgt Druck bis 100 bar. Dieser Schalter ist als Schließer oder Öffner verfügbar.
PSW-A1-S-O-I-1 mbar
Ab
19,56 €*
Voreingestellter Druckschalter für Luft, Erdgas, Verbrennungsprodukte
Schaltpunkt: 1 mbar
Elektrische Bauweise: Öffner
Lieferumfang: inkl. Befestigungswinkel
Dieser Druckschalter ist ursprünglich für die Klimatechnik entwickelt worden, und zeichnet sich deshalb durch eine lange Lebensdauer aus. Die robuste Bauweise und enge Toleranz von ±5% über einen weiten Temperaturbereich erlauben die Anwendung bei sehr vielen pneumatischen Systemen.
Diese Serie bietet allerdings nicht nur hohe Qualität und Zuverlässigkeit, sondern auch einen attraktiven Preis. Der gewünschte Schaltpunkt wird im Werk eingestellt, unter Berücksichtigung der Hysterese im vom Kunden gewählten Ast, und durch einen Aufkleber auf dem Druckschalter kenntlich gemacht. Durch die Bauweise als Öffner, Schließer oder Wechselschalter ergeben sich keine Einschränkung in der Verwendung. Des weiteren kann eine Silber- oder eine Goldlegierung als Kontaktmaterial gewählt werden. Ein passender Montagewinkel mit Schrauben für den Druckschalter sind im Lieferumfang enthalten und erleichtert den Einsatz.
PSW-M4
29,87 €*
Für Luft, Druckluft, Pneumatik, Wasser, Motor- und Hydrauliköle, Kerosin, andere Kohlenwasserstoffe
Schaltpunkt nachträglich änderbar:im Bereich gemäß Datenblatt werden bereits mehrere Federn benötigt um diesen abzudecken
Lieferung mit Gummikappe
Dieser Druckschalter ist für Messungen unter erschwerte Bedingungen ausgelegt, die mitgelieferte Gummikappe ermöglicht die Schutzklasse IP65, außerdem ist der Schalter für einen weiten Temperaturbereich ausgelegt. Übliche Anwendungsfälle sind daher Wasserpumpensysteme oder Baumaschinen. Mit verschiedenen Membranmaterialien kann der Druck in Luft, Wasser, aber auch Kohlenwasserstoffen, überwacht werden. Unter einer Gummiabdeckung im Gehäuse befindet sich eine Stellschraube, mit der der Schaltpunkt im gelieferten Druckbereich angepasst werden kann. Der Schalter ist als Öffner, Schließer oder Wechselschalter verfügbar.
Standardmäßig ist der Mediumanschluss aus Messing. Auf Wunsch (und als Sonderbestellung) ist Edelstahl möglich. Dies erhöht durch die höhere Verträglichkeit natürlich das bereits große Einsatzspektrum noch weiter.Ab Lager vorhandene Varianten:50 mbar Öffner G 1/8" Edelstahl (V2A)800 mbar Wechsler G 1/8" Messing1000 mbar Schließer G 1/8" Messing1200 mbar Schließer G 1/8" Edelstahl (V2A)8000 mbar Wechsler G 1/4" Messing8000 mbar Schließer G 1/4" Messing
PSW-M2
Ab
36,46 €*
Druckbereich:
1 ~ 10 bar
Für Luft, Druckluft, Pneumatik, Kältemittel auf Basis fluorierter Kohlenwasserstoffe, nicht-korrosive Fluide, Wasser
Verschiedene Einstellbereiche lieferbar:Ab Lager:Generell mit G 1/4"-0,5 ~ 2 bar (0,2 ~ 0,7 bar Hysterese)-0,5 ~ 3 bar (0,35 ~ 1,5 bar Hysterese)-0,2 ~ 7,5 bar (0,7 ~ 4 bar Hysterese)1 ~ 10 bar (1 ~ 3 bar Hysterese)2 ~ 14 bar ( 1 ~ 4 bar Hysterese)weitere siehe Datenblatt
Lieferung mit Abdeckkappe für die Einstellschrauben.Dieser Druckschalter ist für den Einsatz unter erschwerten Bedingungen gedacht und eignet sich durch die Sichtbarkeit der Einstellungen insbesondere für die Arbeit im Feld.Typischerweise wird der Schalter für die Steuerung von Kühlmittelpumpen oder von Klimaanlagensystemen eingesetzt.Durch die einstellbare Hysterese können Pumpen sinnvoll ohne zusätzliche Elektronik gesteuert werden.
Standardmäßig ist der Mediumanschluss aus Messing. Auf Wunsch (und als Sonderbestellung) ist Edelstahl möglich. Dies erhöht durch die höhere Verträglichkeit natürlich das bereits große Einsatzspektrum noch weiter.
Diese Druckschalter sind vergleichbar zu folgenden Druckschaltern:Danfoss KP 060-216666Danfoss KP 060-121766Danfoss KP 060-113366Danfoss KP 060-113766Danfoss KP 060-215966
